Cấu tạo và nguyên lý hoạt động máy mài AL-55A

 Máy mài khuôn AL-55A hay còn gọi là máy mài bút, máy mài mini đang rất quen thuộc với người tiêu dùng tại Việt Nam. Đây là model tiêu biểu của hãng NITTO - Nhật Bản nổi tiếng với các sản phẩm máy mài khí, khớp nối khí. Với những tính năng ưu việt nhỏ gọn, tốc độ cao, tiếng ồn thấp, bền lâu.

 Dù đang được sử dụng nhiều nhưng một số khách hàng còn chưa năm được cấu tạo và nguyên lý hoạt động của máy, dẫn tới dùng chưa đúng cách hoặc lúc cần bảo dưỡng chưa biết cách. Qua bài viết này Quý khách sẽ năm rõ nguyên lý hoạt động và cấu tạo máy mài AL-55A.

1. Cấu tạo máy

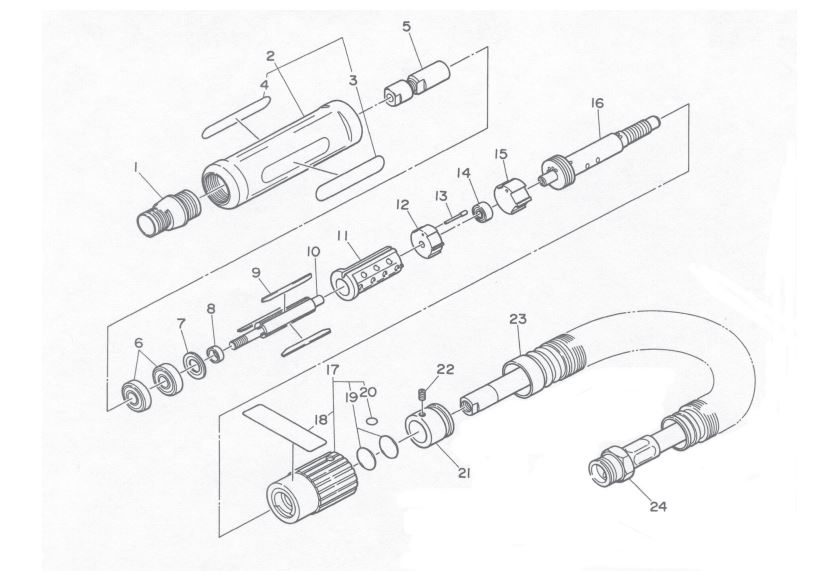

 - Máy có cấu tạo từ 24 linh hiện khách nhau theo bán vẽ lắp như bên dưới.

 - Hầu hết là có vật liệu bằng hợp kim thép siêu bền.

 - Bộ phận quan trọng nhất chính là roto ( chi tiết 10) và xi lanh ( chi tiết 11). Đây chính là bộ phận tạo nên chuyển động quay của sản phẩm.

 - Các chi tiết được sản xuất chính xác tuyệt đối giúp lắp rắp hoàn hảo, đảm bảo máy chạy được bền lâu, chính xác.

 - Chi tiết 5 là đầu kẹp mũi mài được liên kết với chi tiết 6-15. Tất cả nằm trong thân máy chi tiết 2.

 - Chi tiết 16-23 là đuôi máy, đóng mở khí. Chi tiết 24 là đường ống cấp và xả khí.

Có thể thấy tuy là một máy mài nhỏ nhưng rất nhiều chi tiết cấu thành được sản xuất dược trên tiêu chuẩn công nghiệp khắt khe của Nhật Bản. Đảm bảo máy hoạt động bền bỉ, dài lâu.

2. Nguyên lý hoạt động máy mài AL-55A

  - Cũng giống như các loại máy mài khí khác. Máy mài AL-55A hoạt động dựa trên nguyên lý chuyển động quay tròn tốc độ cao nhờ nguồn khí đầu vào. Thông thường áp suất khí là 6kg

 - Nguồn khí theo ống dẫn chi tiết 24 vào bên trong máy.

 - Nguồn khí trực tiếp được dẫn vào chi tiết roto 10. Tại đây có 3 lá phip chi tiết số 9 tạo thành 3 khoang rỗng, nhờ tác động áp suất khí cánh phíp được bung ra làm kín trong xi lanh chi tiết 11. Chênh lệch áp suất lớn với các khoang rỗng khác làm tạo chuyển động quay khép kín liên tục với tốc độ rất cao.

 - Đầu trục roto được kết nối với đầu kẹp mũi mài 5 qua vòng bi số 6 tạo thành chuyển động quay.

 - Tất cả được kép kin trong thân máy số 2, và các chi tiết 17-22-23.

Hiểu được cấu tạo và nguyên lý hoạt động của máy. Quý khách sẽ dễ dàng thay thết linh kiện sau này. Toàn bộ 24 linh kiện đều có thể thay thế hàng chính hãng.

Để máy hoạt động bền bỉ, dài lâu chúng tôi khuyến cáo phải bắt buộc tra dầu bôi trơn. Tiêu chuẩn dầu VG-10 hay còn gọi là dầu máy khâu.
